【e起玩創客手作】e7oneStudioMakerDIY: 20201026_研習筆記◎DSI2599(M487)開發板物聯實作體驗、資料匯整

20201026 22:34 Update

DSI2599(M487)開發板物聯實作體驗活動中，

因為開發板是借用的，活動完主辦單位就收回，回家後就沒開發板硬體可實驗。

所以現場必需在有限時間下跑完操作相關步驟，吾現場體驗完程度約90%，

一邊想辦法實驗克服筆電連線，一邊用手機與電腦作記錄，

活動結束後，參考新唐教學示範影片、與智造基地物聯網資料，
近日匯整好記錄於個人部落格，以供後續有需要時研究參考用。
期待國產開發的物聯產品茁壯發展、物聯環境資源更加成熟與完善。

Part0.前置準備

＊使用環境：Win10（目前相關驅動程式不支援Win7）

＊工具：micro USB傳輸線乙條

＊硬體：DSI2599(M487)開發板

＊電子零件：可用板上內建Led、WiFi作基本操作練習

＊韌體：官網下載DSI2599開發板NuMicroPy韌體檔 firmware.bin

https://github.com/OpenNuvoton/NuMicroPy/raw/c77df92dfa2fe1401d7521e809e791b018a22ade/build/NuMaker-IOT-M487/firmware.bin

＊工具軟體：終端模擬程式 PuTTY 0.74

　https://www.chiark.greenend.org.uk/~sgtatham/putty/releases/0.74.html

＊文字編輯器軟體（或用Windows內的記事本Notepad便可）

＊雲端物聯帳號：若要體驗IDEASChain物聯服務，需到該網站註冊帳號

　https://ideaschain.com.tw/www/

＊感測器物聯實作體驗

　火焰感測器x1、10k電阻x1、雙頭母座杜邦線x3、單針排針座x6、麵包板

＊新唐提供NuMicroPy (MicroPytho)軟體開發包

　https://github.com/OpenNuvoton/NuMicroPy

＊DIS2599(M487)材料準備

Part 1. 開發板初體驗（連線、上傳韌體與程式）

Step1-1. 將開發板上ISW1上四個白色切換開關元件，都切至ON的位置

Step1-2. 指撥開關很小，可用排針針腳當撥切工具

Step2-1. 接著用microUSB線將開發板USB座連線接上電腦

Step2-2. 然後電腦會出現一個「NuMicro MCU」磁碟槽。

Step3-1. 開啟終端模擬程式(如PuTTY或TeraTerm)來連接Virtual COM port

設定

　＊指定 Serial port – COMX (視個人電腦連線分配到的Port值X)

　＊設定 Baud rate(Speed) 為連線指定值 115200

　若使用PuTTY(筆者實作截圖)

　若使用TeraTerm(官網教學影片截圖)

Step3-2. 連線成功後，進入終端機畫面待命！

Step4-1. 接著用檔案管理員將已編譯好Micropython的firmware.bin檔貼入(燒錄韌體)

Step4-2. 燒錄成功後，終端模擬器畫面出現MicroPython的REPL提示號，
　　　　表示MicroPython已成功的運行在開發板上

　若使用PuTTY(筆者實作截圖)

　若使用TeraTerm(官網教學影片截圖)

Step5. 先編寫好待用的Python程式main.py檔(官網教學影片截圖)

　＊main.py（預設啟始檔名為main.py）
　　若要使用其它檔名，則需用終端連線軟體連線後人工操作執行指定python檔

Step6-1. USB1.1連接電腦

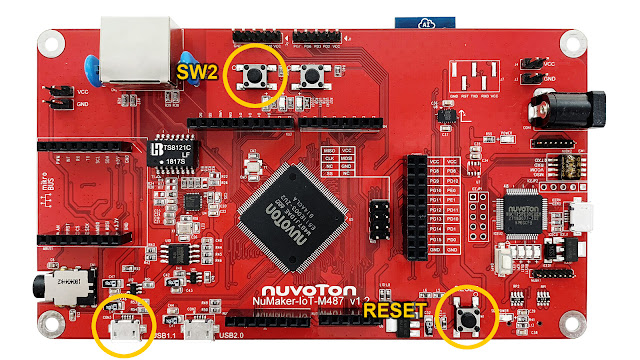

Step6-2. 「按住」SW2鍵，接著「按一下」RESET鍵

Step6-3. 等終端模擬程式出現「Start USB device MSC class」後
　　　　才「放開」SW2鍵(官網教學影片截圖)

Step6-4. 然後電腦會出現「PYBFLASH」磁碟槽，內有一個預存的main.py檔。

Step7-1. 用檔案管理員將Python程式(如MyTest.py)貼入「PYBFLASH」磁碟槽

Step7-2. 然後再按一下RESET鍵

Step7-3. 上傳到Flash的Python應用程式就會開始被讀取與執行功能。

　　附圖1：是讓板載led燈自動作明滅變化範例(官網教學影片截圖)

　　附圖2：是調整程式用手動按SW2按鈕控制板載Led燈亮

Part 2. 開發板與IDEASChain物聯網連線

＊題目：
　開發板將火焰感測器偵測到的環境溫度訊息，
　透過WiFi上傳到IDEASChain物聯網數據平台

＊材料：
　火焰感測器x1、10k電阻x1、雙頭母座杜邦線x3、單針排針座x6、麵包板

Step0-1. 電路參考圖(注意：取用開發板上3V電源，不可使用5V電源)

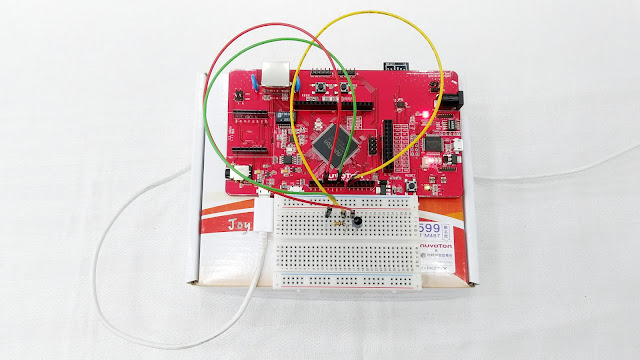

Step0-2. 準備感測元件材料與連好線路待命

Step1. 登入IDEASChain物聯網數據平台，點擊左側選項～裝置

　　　https://iiot.ideaschain.com.tw/home

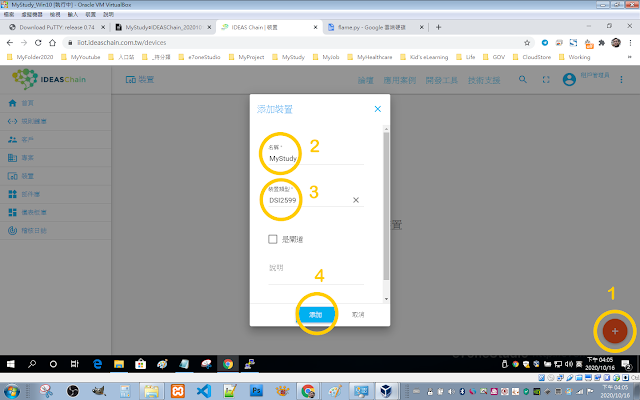

Step2-1. 點擊右下紅色加號按鈕，準備「添加裝置」

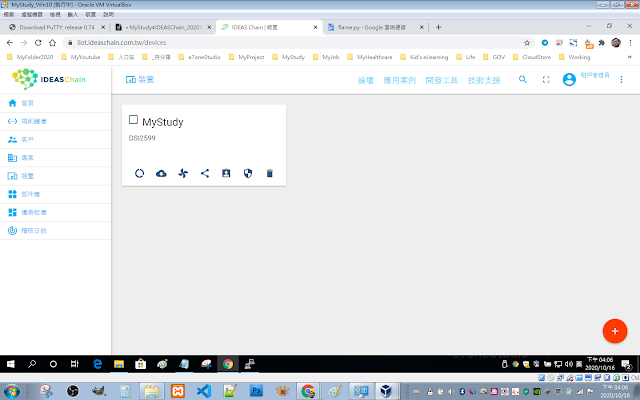

Step2-2. 新增好「MyStudy」裝置

Step3. 點擊打開「MyStudy」裝置，點擊右下方「複製存取權杖」

Step4. 將「存取權杖」貼入程式「access_token」的值，
　　　並填入WiFi連線所需的「mySSID」,「myPasswd」的值

＊PuTTY連線後終端畫面手動輸入執行指令, by import
　>>> import flame

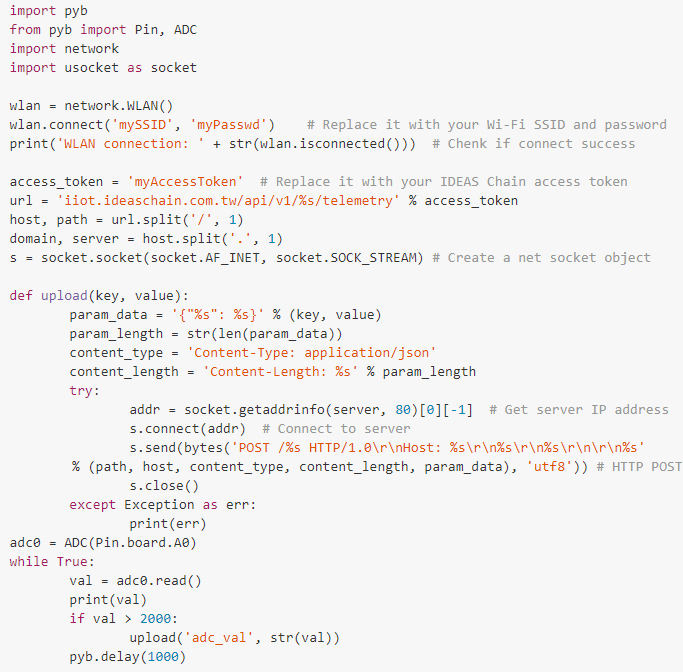

　物聯實作程式碼（火焰感測器偵測）flame.py
　

Step5. 按一下RESET鍵讓程式啟動，可在終端機畫面看見感測器偵測到的數值

Step6. 若WiFi聯網順利，上述感測器偵測到的數據可上傳記錄到雲端物聯平台中（附圖因體驗時間有限未及補捉到雲端記錄的畫面）

-----------------------------------------------------------------------------------

以下為搜集整理有關M487的參考資料

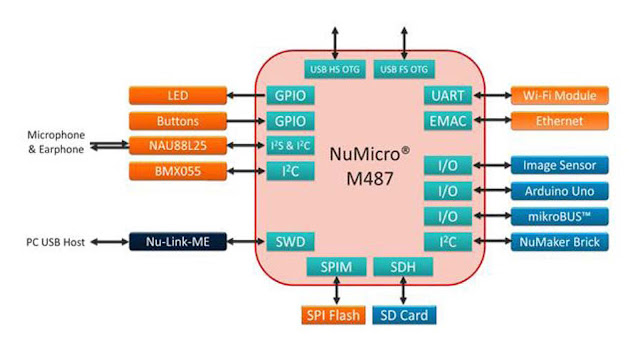

【NuMaker-IoT-M487開發板介紹】

（https://direct.nuvoton.com/tw/numaker-iot-m487）

物聯網應用廣泛，從基礎的端點到閘道再到雲端，之間需要控制、連網與加密等技術。新唐科技推出適合物聯網使用之 NuMaker-IoT-M487 開發板，以 NuMicro M487 系列微控制器為主控核心，內建 RJ45 乙太網路與 Wi-Fi 模組，讓使用者可以有線或無線的方式連接雲端，亦可透過不同的無線子板提供 NB-IoT、6LoWPAN 等連線能力，以符合各種應用場景需求；配合 NuMicro M487 系列微控制器內建的加解密加速器，提高加密網路連線的效率。

NuMaker-IoT-M487 開發板支援 Arm® Mbed™ OS，整合常用元件，內建多軸感測器，提供相容 Arduino UNO 與 mikroBUS™ 介面，可與 GPIO、UART、ADC、PWM、SPI 或 I2C 等介面連接；內建新唐積木式概念的感測器模組 NuMaker Brick I2C 介面；提供獨特的模擬影像感測器介面，連接 CMOS 影像感測器，可用於截取影像進行分析；並結合 NAU88L25 音頻編解碼器，提供高音質的錄放音功能；外掛 SPI Flash 及提供 microSD 卡插槽，增加額外的資料存取空間。

NuMaker-IoT-M487 提供多元連網方式與多種介面，並提供影像感測、錄放音功能以及彈性擴充資料存取空間，不論是端點裝置或輕量型的閘道應用，NuMaker-IoT-M487 都是踏入物聯網應用的適切選擇。
